9 mm × 4,5 mm großes SMD-Gehäuse
2700Hz Resonanzfrequenz mit externem Rechteckantrieb
16Ω Spulenimpedanz
Min. 85 dB Schalldruck bei Betrieb mit 3 Vo-p, 2700 Hz, 50 % Einschaltdauer
2-4Vo-p Betriebsbereich
Schwarzes Norylgehäuse

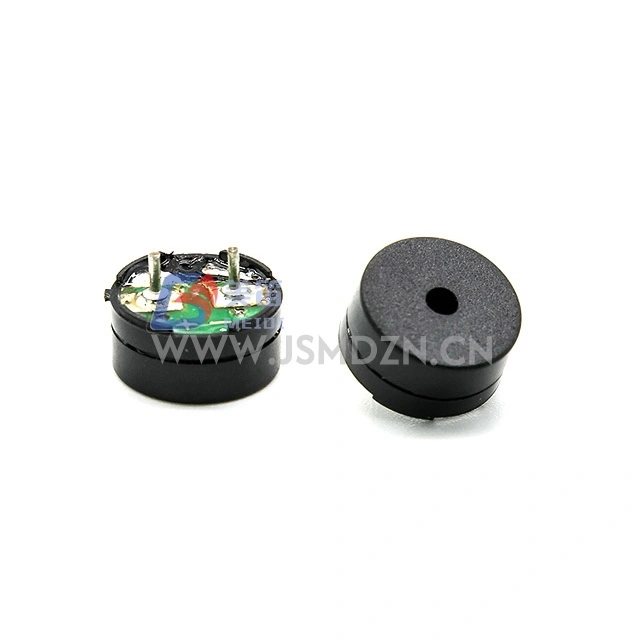

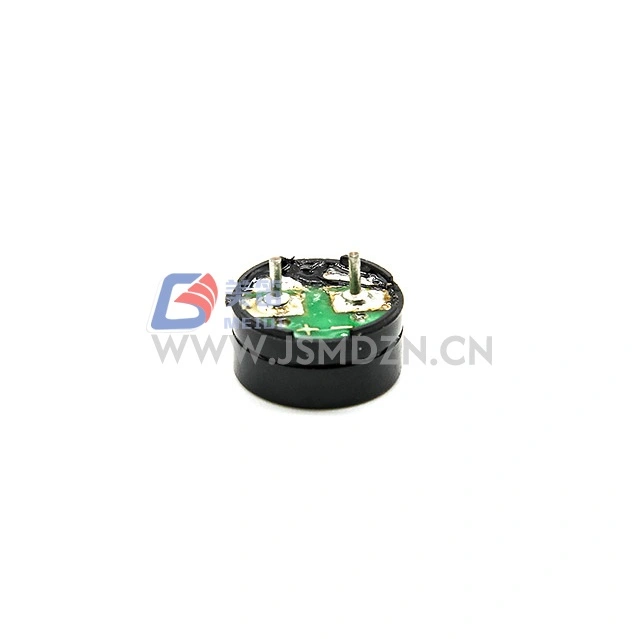

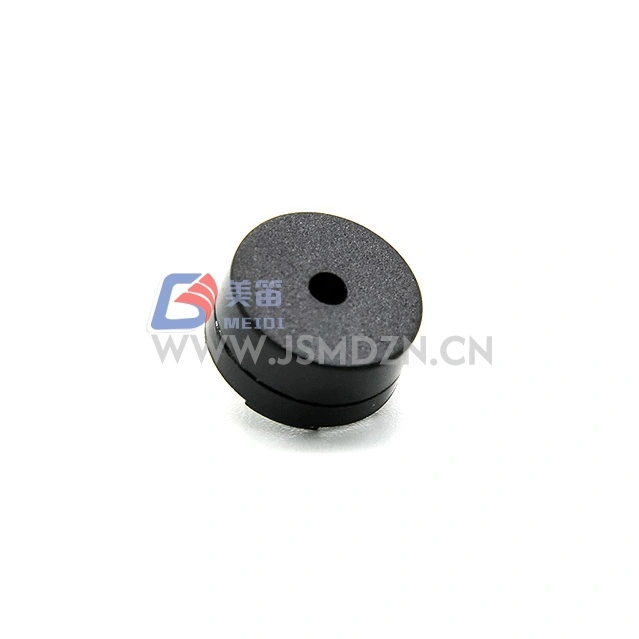

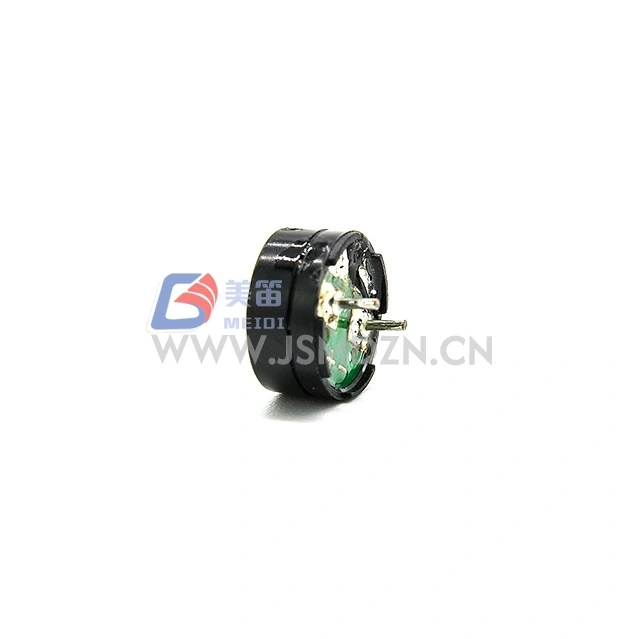

Der MEIDI HN-9045F 9x4,5 mm SMD-Elektromagnet-Passivsummer ist ein oberflächenmontierter elektromagnetischer Passiv-Summer in einem 9 mm × 4,5 mm-Gehäuse mit einem 4,5 mm hohen Profil innerhalb der 9-mm-SMD-Summer-Kategorie. Die Resonanzfrequenz von 2700 Hz ermöglicht die Tonerzeugung für Alarm-, Alarm- und Benachrichtigungsfunktionen in elektronischen Geräten.
Mit einer Nennspannung von 3 Vo-p und einer Betriebsspanne von 2–4 Vo-p ist der HN-9045F für Niederspannungsanwendungen konzipiert. Der 16-Ω-Spulenwiderstand ist mit Treiberstufen verbunden, die in eingebetteten Designs üblich sind. Das schwarze Noryl-Gehäuse bietet das Gehäusematerial für oberflächenmontierte Montageumgebungen.
Der HN-9045F benötigt eine ähnliche Leiterplattenfläche wie andere SMD-Summer der 9-mm-Klasse und bietet gleichzeitig ein Höhenprofil von 4,5 mm. Kontaktieren Sie MEIDI für mechanische Muster, um das Spiel in Ihrer Baugruppe zu überprüfen.

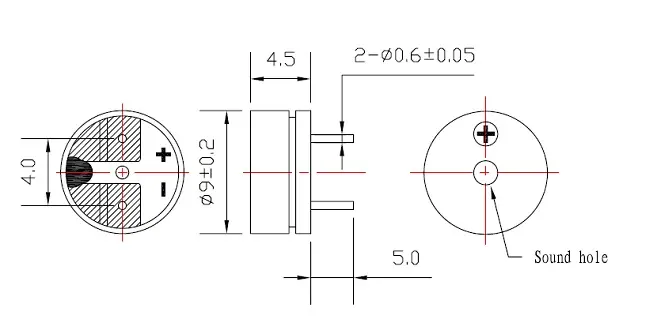

4,5 mm hohes Profil --- 9 mm × 4,5 mm Oberflächenmontagegehäuse
3-V-Elektrodesign --- 3Vo-p-Nennleistung mit 2-4Vo-p-Bereich
16 Ω Spulenimpedanz --- Spule mit niedrigem Widerstand
2700 Hz Resonanzfrequenz --- externe Rechteckwellenanregung bei Nennfrequenz erzeugt akustische Ausgabe; Gleichspannung erzeugt keinen Ton
Min. 85 dB SPL --- Nennschalldruck unter Antriebsbedingungen mit 3 Vo-p, 2700 Hz und 50 % Einschaltdauer
Gehäusematerial Noryl --- Gehäuse aus schwarzem Thermoplast
| Parameter | Wert | Testbedingungen |
| Produkttyp | Elektromagnetischer passiver Summer | — |
| Nennspannung | 3Vo-p | Resonanzfrequenzreferenz |
| Betriebsspannung | 2–4Vo-p | Antriebssignalspitze |
| Nennstrom | Max. 80mA | Bei 2700 Hz, 50 % Einschaltdauer, 3 Vo-p Rechteckwelle |
| Schalldruckpegel | Min. 85 dB | Bei 2700 Hz, 50 % Einschaltdauer, 3 Vo-p |
| Spulenwiderstand | 16 ± 3Ω | — |
| Resonanzfrequenz | 2700Hz | Bei Nennspannung |
| Betriebstemperatur | -20℃ ~ +70℃ | — |
| Lagertemperatur | -30℃ ~ +80℃ | — |
| Nettogewicht | Ca. 1,4g | — |
| Gehäusematerial | Schwarzes Noryl | — |
| Umweltschutz | Ja | — |
Produkttestbedingungen: Temperatur 5 bis 35 °C, Luftfeuchtigkeit 45 bis 85 % relative Luftfeuchtigkeit, Druck 860 bis 1060 hPa
Standardtestbedingungen: Temperatur 25 ± 3 °C, Luftfeuchtigkeit 60 ± 10 % relative Luftfeuchtigkeit, Druck 860–1060 hPa
Desktop-Computer-Motherboards und Peripheriekarten für POST-Pieptoncodes und thermische Alarmtöne
Gaming-Controller und Konsolenzubehör für Spielerbenachrichtigungen und Timer-Alarmtöne
Steuermodule für Haushaltsgeräte für Zyklusabschluss und akustische Rückmeldung des Fehlerzustands
Zutrittskontroll- und Zeiterfassungsterminals für die Bestätigung des Kartenlesens und Türstatuswarnungen
Laborinstrumente und Analysegeräte für den Prozessabschluss und die Fehlerstatusanzeige
Audiomischer und professionelle Tonausrüstung für Stummschaltungsstatus und Clip-Warnanzeigen
Nach einem der folgenden Tests muss das Produkt die Abnahmekriterien erfüllen: keine Mängel oder Beeinträchtigungen im Aussehen und in den elektrischen Eigenschaften (außer SPL); Der Schalldruckpegel darf nicht um mehr als 10 dB gegenüber dem im Datenblatt angegebenen Mindestschalldruckpegel sinken.
| Testgegenstand | Testbedingungen |
| Lebenstest | 25 ± 10 ℃, Nennspannung, 1/2-Tast-Resonanzfrequenz-Rechteckwelle, 96 Stunden |
| Hochtemperaturtest | Lagerung bei +80 °C für 96 Stunden, vor dem Test 3 Stunden bei Raumtemperatur erholen |
| Niedertemperaturtest | Lagerung bei -40 °C für 96 Stunden, vor dem Test 3 Stunden bei Raumtemperatur erholen |
| Feuchtigkeitstest | +40 ± 3 ℃, 90 %–95 % relative Luftfeuchtigkeit, 48 Stunden, vor dem Test 6 Stunden bei Raumtemperatur erholen |
| Thermoschocktest | 70℃ 2 Stunden → -20℃ 2 Stunden (1 Zyklus), Intervall 1 Stunde zwischen den Zyklen, insgesamt 10 Zyklen |
| Falltest | Standardverpackung, alle 6 Seiten und 3 Kanten, fällt aus 1,2 m Höhe auf eine dicke Holzplatte |
| Vibrationstest | 1000°C/°C, Amplitude 1,5 mm, 1 Stunde pro Achse, insgesamt 3 Achsen |
Achtung: Vermeiden Sie das Eindringen von Fremdstoffen in das Produkt, einschließlich magnetischer Materialien, wasserlöslicher Materialien und korrosiver Gase, da diese die elektrische Leistung des Produkts beeinträchtigen.
1. Wie wirkt sich die Höhe von 4,5 mm des HN-9045F auf die akustische Leistung im Vergleich zu SMD-Summern mit niedrigerem Profil aus?
Die Höhe von 4,5 mm ist die physische Abmessung dieses Pakets. Die akustische Leistung wird hauptsächlich durch die Antriebsbedingungen bei Resonanz bestimmt. Überprüfen Sie während der Prototypenbewertung die tatsächliche Schallleistung in Ihrem spezifischen Gehäuse.
2. Welche Bedeutung hat die Resonanzfrequenz von 2700 Hz?
Die Resonanzfrequenz von 2700 Hz ist die spezifizierte Frequenz für den maximalen Schalldruckausgang. Für maximalen Schalldruck betreiben Sie den Summer mit einer Rechteckwelle mit einem Arbeitszyklus von 50 % bei seiner angegebenen Resonanzfrequenz.
3. Ist ein strombegrenzender Widerstand erforderlich, wenn der Antrieb über eine geregelte Versorgung erfolgt?
Bei 3Vo-p verbraucht die 16Ω-Spule etwa 80mA. Stellen Sie sicher, dass Ihre Treiberstufe diesen Strom aushalten kann, ohne die thermischen oder aktuellen Nennwerte zu überschreiten. Wenn Sie einen Mikrocontroller-GPIO mit Strombegrenzung verwenden, stellen Sie sicher, dass der Port den erforderlichen Treiberpegel liefern kann, oder verwenden Sie einen externen Transistorpuffer.
4. Welches Antriebssignal ist für den HN-9045F erforderlich?
Der HN-9045F ist ein passiver elektromagnetischer Summer und erfordert ein externes Rechtecksignal mit der Resonanzfrequenz (2700 Hz) und einem Arbeitszyklus von 50 %. Gleichspannung erzeugt keinen Ton.
Für technische Datenblätter, Reflow-Lötprofile, Anwendungshinweise für Antriebsschaltungen oder Diskussionen zur OEM-Konfiguration wenden Sie sich bitte an die Anwendungstechnik von MEIDI.
