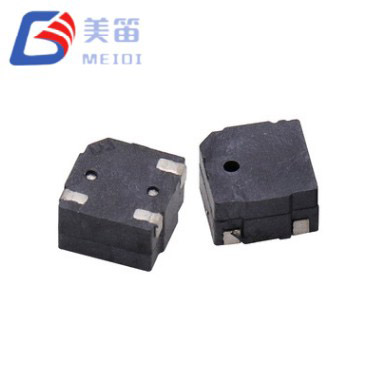

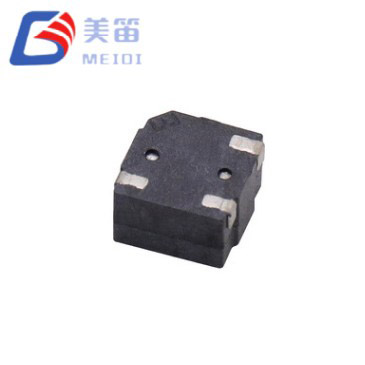

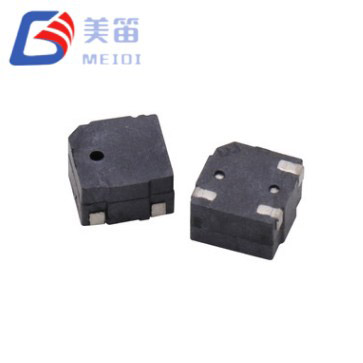

Der 5 x 3 mm große passive magnetische SMD-Summer ist ein oberflächenmontierter passiver elektromagnetischer Summer, der die Hohlraumhöhe im kompakten 5,0 x 5,0 mm-Gehäuse der MLT-5000-Serie auf 3,0 mm erhöht. Dieses zusätzliche Innenvolumen ermöglicht es dem Wandler, höhere Schalldruckpegel zu liefern, ohne die Leiterplattenfläche zu vergrößern. Dies stellt eine praktische Aufrüstung für Designs dar, die auffälligere Alarme erfordern, aber durch Einschränkungen beim Leiterplattenlayout eingeschränkt sind. Der Summer wird von einem externen 4000-Hz-Rechteckwellen- oder PWM-Signal angesteuert und seine Spulenimpedanz von 12 Ω ermöglicht den direkten Anschluss an die GPIO-Pins vieler 3,3-V-Mikrocontroller, was die Stückliste vereinfacht.
MEIDI hat den MLT-5030 für Anwendungen entwickelt, bei denen Gehäuseakustik oder Umgebungsgeräusche eine höhere Leistung erfordern, als 2,0 mm hohe Alternativen bieten können. Testdaten eines zehnteiligen Produktionsmusters zeigen Schalldruckpegel zwischen 87,8 dB und 89,5 dB bei 10 cm, bei einer Stromaufnahme von 86,7 mA bis 89,0 mA. Diese gemessenen Ergebnisse stimmen mit dem garantierten Minimum von 80 dB und einem maximalen Strom von 100 mA überein und bieten Ingenieuren einen klaren Leistungsrahmen, innerhalb dessen sie arbeiten können.
Die Profilhöhe von 3,0 mm erhöht das Volumen der Resonanzkammer, was sich im Vergleich zu den 2,0 mm-Varianten derselben Serie direkt in einem höheren Schalldruck niederschlägt, während die Grundfläche von 5,0 x 5,0 mm unverändert bleibt.
Ein Spulenwiderstand von 12 Ω ermöglicht die direkte Ansteuerung des Summers über einen standardmäßigen 3,3-V-Mikrocontroller-Ausgang, wodurch in vielen Designs die Notwendigkeit einer separaten Transistorstufe entfällt und die Anzahl der Komponenten reduziert wird.
Der Betriebsspannungsbereich reicht von 2 V bis 4 V und deckt Einzelzellen-Lithium-Ionen-Batterien, Knopfzellen und geregelte 3,3-V-Schienen ohne zusätzliche Spannungskonditionierung ab.

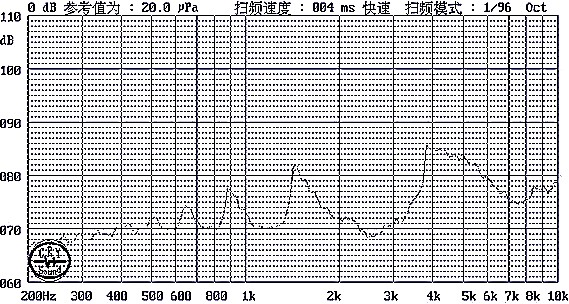

Die Akustikleistung ist mit mindestens 80 dB bei 10 cm bei 3-V-Ansteuerung angegeben, mit einer Resonanzfrequenz von 4000 Hz und einer Toleranz von ±300 Hz.
Das schwarze LCP-Gehäuse ist für den Dauerbetrieb von –20 °C bis +70 °C ausgelegt und mit standardmäßigem bleifreiem Reflow-Löten bis zu einer Spitzentemperatur von 255 °C kompatibel.

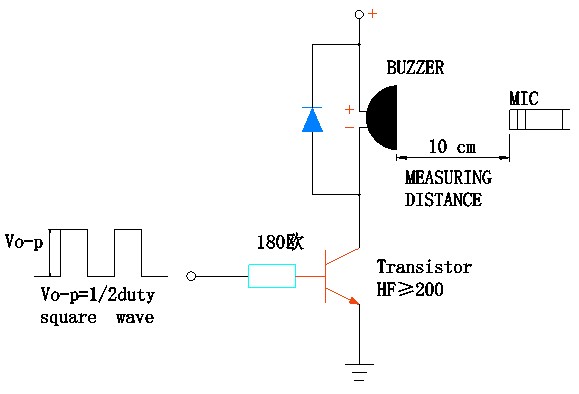

Als passive elektromagnetische Komponente benötigt der magnetische passive 5*3-mm-SMD-Summer ein Wechselstrom-Anregungssignal, typischerweise eine 4000-Hz-Rechteckwelle, um Ton zu erzeugen. Die 12-Ω-Spule stellt eine Last dar, die von vielen 3,3-V-GPIO-Pins angetrieben werden kann, die bis zu 100 mA liefern können, obwohl ein Transistorpuffer weiterhin eine empfohlene Option bleibt, wenn die Pin-Stromkapazität unsicher ist oder wenn mehrere Summer eine Schiene teilen. Das Betriebsfenster von 2 V bis 4 V bietet Spielraum für Batterieentladungskurven und Versorgungstoleranzen; Bei der Nennspannung von 3,0 V erreicht der Schalldruck mindestens 80 dB und Produktionsmuster überschreiten durchweg 87 dB, was den Vorteil des vergrößerten Hohlraums bestätigt.

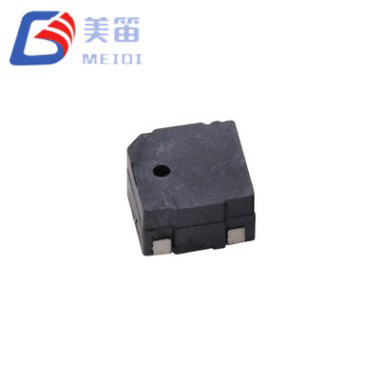

Die Resonanzfrequenz ist auf 4000 Hz festgelegt und liegt damit in einem Bereich, in dem das menschliche Gehör am empfindlichsten ist, sodass der Ton auch in mäßig lauten Umgebungen deutlich hörbar ist. Die versetzte Schallöffnung soll den Ton nach vorne projizieren, was nützlich ist, wenn der Summer hinter einem Gitter oder einer Richtungsöffnung im Gehäuse platziert wird. Mit 0,1 g fügt das Bauteil der Platine nur eine vernachlässigbare Masse hinzu und kann mit Standard-Pick-and-Place-Geräten platziert werden.
MEIDI führt bei jeder Produktionscharge akustische Tests durch, und die im Datenblatt angegebenen typischen Leistungswerte werden aus solchen Messungen abgeleitet. Die garantierten Spezifikationen bieten eine zuverlässige Grundlage für das Systemdesign, während die Beispieldaten einen realistischen Überblick darüber geben, was in der Serienproduktion zu erwarten ist.
Die erhöhte Hohlraumhöhe von 3,0 mm bietet einen messbaren akustischen Vorteil gegenüber dünneren 2,0-mm-Alternativen, ohne den PCB-Footprint zu vergrößern, was es zu einem Drop-in-Upgrade für bestehende 5-mm-Layouts macht, die über den erforderlichen vertikalen Abstand verfügen.
Ein 12-Ω-Spulenwiderstand ermöglicht die direkte GPIO-Ansteuerung auf vielen 3,3-V-Mikrocontrollern, was die Ansteuerschaltung vereinfacht und Platz auf der Platine spart.
Die Versorgungsspannungstoleranz von 2 V bis 4 V eignet sich für eine Vielzahl von Niederspannungsquellen, von Einzelzellen-Lithium-Packs bis hin zu geregelten Logikschienen.
Das LCP-Gehäuse behält seine Form und die Integrität des Lötpads während der Reflow-Zyklen mit einem spezifizierten Spitzenwert von 255 °C und bis zu drei Durchgängen bei und unterstützt bei Bedarf die doppelseitige Montage.
Die gerichtete Schallemission durch ein versetztes Loch trägt dazu bei, den Alarm auf den Benutzer zu richten und verbessert so die wahrgenommene Lautstärke bei direkter Installation.
| Parameter | Wert |
| Produkttyp | Elektromagnetischer passiver SMD-Summer |
| Nennspannung | 3,0 V (o‑p) |
| Betriebsspannung | 2 – 4 V (o‑p) |
| Tonausgabe bei 10 cm | ≥ 80 dB |
| Betriebsstrom | ≤ 100 mA |
| Resonanzfrequenz | 4000 ± 300 Hz |
| Spulenwiderstand | 12 ± 3 Ω |
| Betriebstemperatur | -20 °C ~ +70 °C |
| Lagertemperatur | -30 °C ~ +80 °C |
| Abmessungen (L × B × H) | 5,0 × 5,0 × 3,0 mm |
| Gewicht | 0,1 g |
| Gehäusematerial | Schwarzes LCP |
| Lötmethode (empfohlen) | Reflow: 255 ± 5 °C, 3 s; Vorheizen 180 °C, 40–70 s |
Die folgenden Anwendungsfallbeschreibungen basieren auf den elektrischen und akustischen Eigenschaften des MLT-5030. Sie dienen als Integrationsanleitung und sollten für das spezifische Endprodukt und die regulatorische Umgebung validiert werden.
Industrielle Alarmtafeln und Prozesssteuerungen profitieren von der Ausgangsleistung von über 85 dB und der quadratischen Grundfläche von 5 mm, die für dichte I/O-Karten geeignet ist, wo mehrere Alarmpunkte benötigt werden. Die Höhe von 3,0 mm ist normalerweise mit dem Abstand über Standard-DIN-Schienengehäusen kompatibel.
Sicherheits- und Zugangskontrolltastaturen, Einbruchmelder und Feueralarmmelder können die gerichtete Emission des Summers nutzen, um den Ton auf den Benutzer zu richten, während der direkte GPIO-Antrieb Mehrzoneninstallationen vereinfacht.
Medizinische Diagnosegeräte wie Tischanalysegeräte und Patientenmonitore erfordern häufig eine klare, frequenzstabile Warnung bei Zyklusabschluss oder Fehlerzuständen. Der 4000-Hz-Ton unterscheidet sich von niederfrequenten Umgebungsgeräuschen, die in klinischen Umgebungen üblich sind.
Gewerbliche Geräte, darunter Industriegeschirrspüler, Waschmaschinen und Verkaufsautomaten, können sich auf den MLT-5030 für Zyklusende- und Fehleralarme verlassen, wobei der große Versorgungsbereich die für Gerätesteuerplatinen typischen Spannungsschwankungen berücksichtigt.
Kfz-Hilfssysteme wie Rückwärtsnäherungssensoren, Sicherheitsgurt-Erinnerungen und Ladeanzeigen für Elektrofahrzeuge können den Summer in 12-V-Systemen verwenden, wenn ein Vorwiderstand zum Absenken der Spannung hinzugefügt wird, oder direkt in 3,3-V-Unterstromkreisen.
Outdoor-IoT-Geräte, Umweltsensoren und Smart-City-Infrastrukturknoten, die Wind und Hintergrundgeräuschen ausgesetzt sind, können den höheren Schalldruck des 3,0-mm-Hohlraums nutzen, um die Hörbarkeit aufrechtzuerhalten.
Der magnetische passive 5*3-mm-SMD-Summer löst einen häufigen Hardwarekonflikt: den Bedarf an mehr akustischer Leistung ohne Vergrößerung der Leiterplattenfläche. Durch die Erhöhung der Summerhöhe von 2,0 mm auf 3,0 mm hat MEIDI eine Komponente geschaffen, die auf die gleichen Lötpads wie die dünneren MLT-5020 und MLT-5020H passt und so eine Verbesserung der akustischen Leistung ohne Layoutänderungen ermöglicht. Das zusätzliche Innenvolumen liefert konstant Schalldruckpegel im hohen 80-dB-Bereich, was durch Messungen an Produktionsmustern bestätigt wurde.
Der Spulenwiderstand von 12 Ω wurde gewählt, um die Antriebsanforderungen einfach zu halten. Ein 3,3-V-MCU-Pin, der 100 mA liefern kann, kann den Summer direkt betreiben, was bei kostensensiblen Designs nützlich ist, bei denen jeder Transistor zählt. Für Designer, die einen Puffer bevorzugen, arbeitet ein kleiner NPN-Transistor oder MOSFET mit Standard-Logikpegeln und fügt nur minimale Fläche hinzu.
Das schwarze LCP-Gehäuse wurde durch Zuverlässigkeitstests, die Temperaturwechsel-, Vibrations- und Falltests umfassen, nachgewiesen und gibt Vertrauen in die Langzeitstabilität. Das Bauteil ist mit automatisierten SMT-Linien kompatibel und hält der thermischen Belastung doppelseitiger Reflow-Prozesse stand. Es stehen Muster zur Verfügung, um die akustische Leistung Ihres Gehäuses zu überprüfen, bevor Sie sich auf Produktionsmengen festlegen.
MEIDI Intelligent Technology stellt seit 2011 Akustikkomponenten her. Das Werk des Unternehmens in Jiangsu, China, arbeitet unter einem ISO 9001-zertifizierten Qualitätsmanagementsystem und integriert hausinternes LCP-Formen, automatisierte Spulenwicklung, SMD-Montage und 100 % Inline-Akustiktests. Diese vertikale Integration ermöglicht es MEIDI, die gesamte Produktionskette vom Rohmaterial bis zum fertigen Bauteil zu kontrollieren und eine gleichbleibende Qualität bei hohen Stückzahlen aufrechtzuerhalten.
Der MLT-5030 wird auf denselben automatisierten SMD-Linien hergestellt, die MEIDIs Automobil- und Industriekunden beliefern. Jede Charge durchläuft ein Programm zur Zuverlässigkeitsüberprüfung, wie in der Produktspezifikation definiert. Das Umweltstress-Screening umfasst eine 48-stündige Hochtemperaturexposition bei +80 °C, ein 48-stündiges Kaltbad bei –30 °C und fünf Thermoschockzyklen zwischen diesen Temperaturen. Die mechanische Robustheit wird durch Vibrationstests von 10 Hz bis 55 Hz mit einer Amplitude von 1,0 mm auf allen Achsen bestätigt, gefolgt von drei 75 cm langen Stürzen im freien Fall auf eine Hartholzoberfläche. Die Feuchtigkeitsbeständigkeit wird 48 Stunden lang bei 50 °C und 90–95 % relativer Luftfeuchtigkeit bewertet, und die Lötintegrität wird durch einen Lötwärmetest bei 250 °C und eine vollständige Reflow-Profilierung validiert.

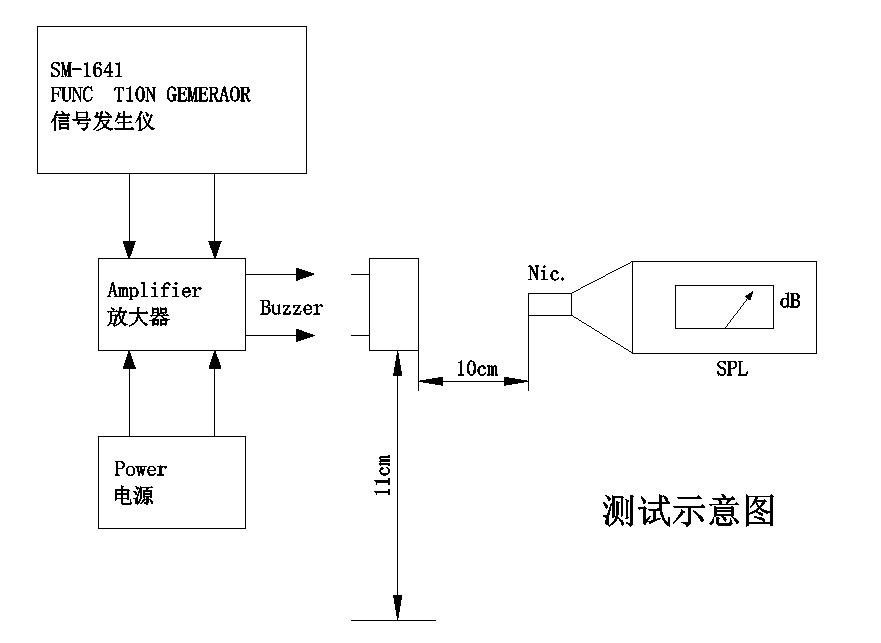

Die typische Produktionsleistung des MLT-5030, aufgezeichnet anhand einer Probe mit zehn Einheiten, zeigt einen Schalldruck zwischen 87,8 dB und 89,5 dB, einen Strom zwischen 86,7 mA und 89,0 mA und eine stabile Resonanzfrequenz von 4000 Hz. Diese Zahlen belegen die durch den Herstellungsprozess erreichte Einheitlichkeit und stehen dem Kunden zusammen mit vollständigen Chargentestberichten zur Überprüfung zur Verfügung.
1. Wie schneidet der MLT-5030 akustisch im Vergleich zu den 2,0-mm-MLT-5020-Modellen ab?
Der 3,0-mm-Hohlraum verleiht dem MLT-5030 ein größeres internes Resonanzvolumen, was sich in einem höheren Schalldruck niederschlägt. Während das garantierte Minimum 80 dB beträgt, messen Produktionsmuster routinemäßig 87 dB bis 89 dB. Die Grundfläche von 5,0 x 5,0 mm ist identisch, sodass der MLT-5030 einen 2,0-mm-Summer ohne Änderungen an der Platine ersetzen kann, solange die zusätzlichen 1,0 mm Höhe über der Platine verfügbar sind.
2. Wie groß ist der erforderliche Mindestabstand über dem MLT-5030?
Das Summergehäuse ragt 3,0 mm über die Leiterplattenoberfläche hinaus. Um akustische Behinderungen zu vermeiden, ist es ratsam, einen Freiraum von insgesamt mindestens 4–5 mm zur Plattenoberfläche, einschließlich der Schallöffnung, einzuhalten. Eine nahe an der Apertur befindliche Oberfläche kann die wahrgenommene Lautstärke verringern und den Frequenzgang verschieben.
3. Kann ich einen durchkontaktierten magnetischen Summer durch den MLT-5030 ersetzen?
Ja, der magnetische passive 5*3-mm-SMD-Summer bietet eine oberflächenmontierbare Alternative mit einer quadratischen Grundfläche von 5,0 mm. Die Platine muss für SMD-Pads neu gestaltet werden, aber die 12-Ω-Spule und der 3-V-Antrieb sind mit vielen 3,3-V-Logikschaltungen kompatibel, die zuvor Teile durch Durchgangslöcher ansteuerten. Ein Transistorpuffer kann weiterhin verwendet werden, wenn die bestehende Schaltung bereits einen enthält.
4. Ist der MLT-5030 für batteriebetriebene Geräte geeignet?
Mit einer maximalen Stromaufnahme von 100 mA bei 3,0 V ist der Summer für die meisten Batteriekonfigurationen geeignet, einschließlich Einzelzellen-Li-Ionen- und 3-V-Knopfzellen. Der Betriebsbereich von 2 V bis 4 V deckt die Entladekurve einer Lithiumzelle ohne Regulierung ab. Bei Anwendungen mit extrem geringem Stromverbrauch kann eine Reduzierung des PWM-Arbeitszyklus unter 50 % den durchschnittlichen Strom weiter senken, allerdings auf Kosten eines gewissen Schalldrucks.
5. Welches Reflow-Profil wird für den MLT-5030 empfohlen?
Das schwarze LCP-Gehäuse widersteht standardmäßigem bleifreiem Reflow mit einer Spitzentemperatur von 255 ± 5 °C für 3 Sekunden, gefolgt von einer Vorwärmung auf 180 °C für 40–70 Sekunden. Bis zu drei Reflow-Durchgänge sind zulässig. Das detaillierte Profil ist in der Produktspezifikation enthalten und MEIDI kann Hinweise für bestimmte Ofeneinstellungen geben.
Um ein Angebot anzufordern, technische Muster zu bestellen oder OEM/ODM-Anpassungen zu besprechen, kontaktieren Sie MEIDI über das Anfrageformular. Das Team der Anwendungstechnik kann Sie bei der Gehäuseakustik, der Optimierung der Antriebsschaltung und der Validierung des Reflow-Profils für Ihre Produktionsumgebung unterstützen. Die vertikal integrierte Fertigung und das ISO 9001-Qualitätssystem von MEIDI bieten die für hochvolumige Programme erforderliche Konsistenz.
