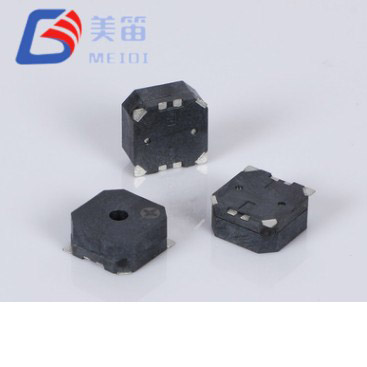

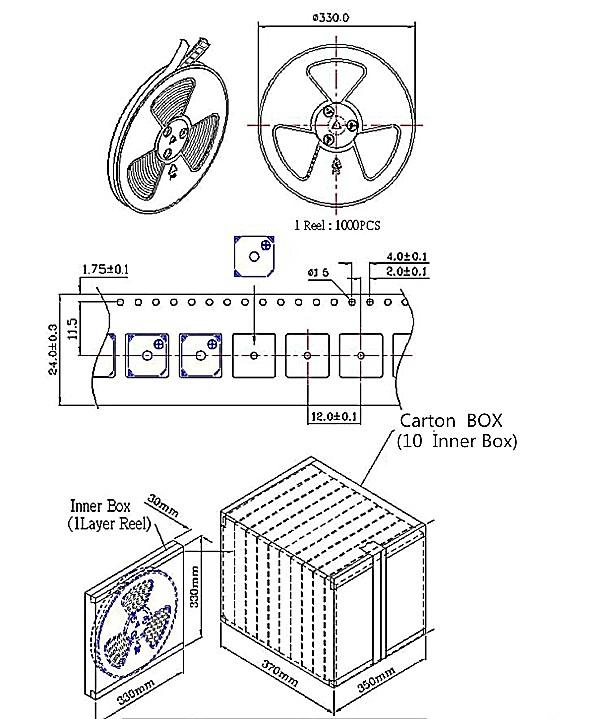

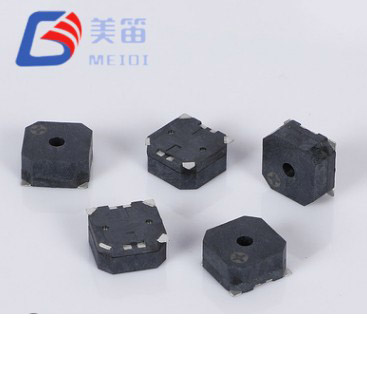

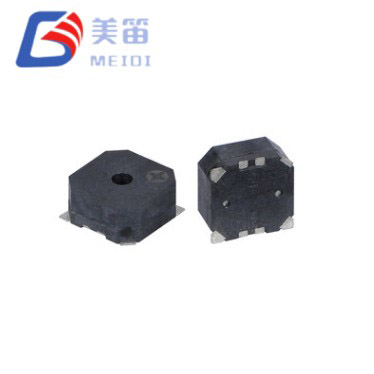

8,5 * 8,5 * 3 mm SMD magnetischer passiver Summer

Serien im Überblick

Zwei Spulenwiderstände aus einem mechanischen Design: 16 Ω für Niederspannungsanwendungen und 32 Ω für Standard-5-V-Schienen.

Externes Laufwerk erforderlich. Die passive elektromagnetische Struktur erwartet eine Wechselstromwellenform, typischerweise eine 2700-Hz-Rechteckwelle, die die Freiheit bietet, benutzerdefinierte Tonmuster, variable Dauern und Mehrtonalarme vollständig über Software zu implementieren.

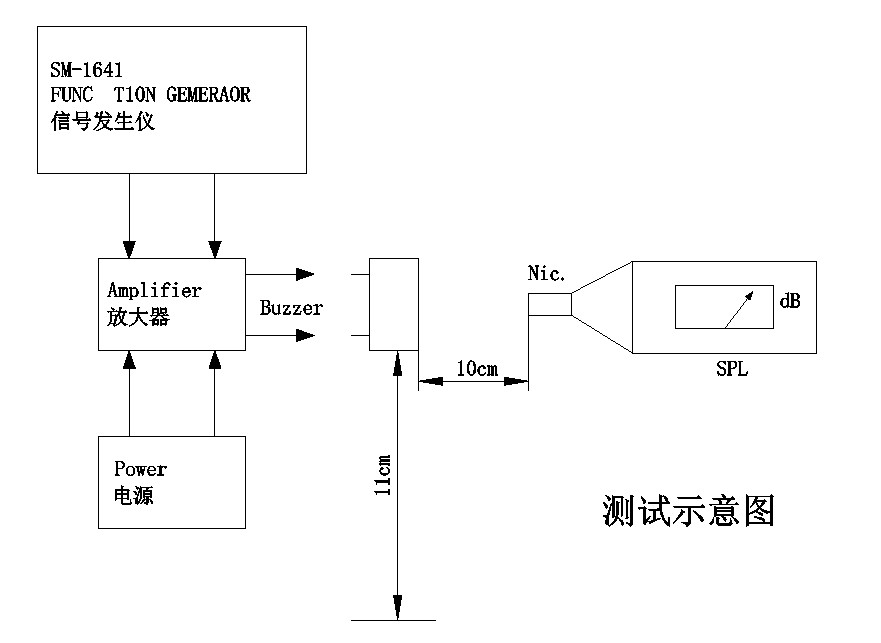

Garantierte Schallleistung von mindestens 85 dB in 10 cm Entfernung, gemessen bei der Nennspannung für jede Variante.

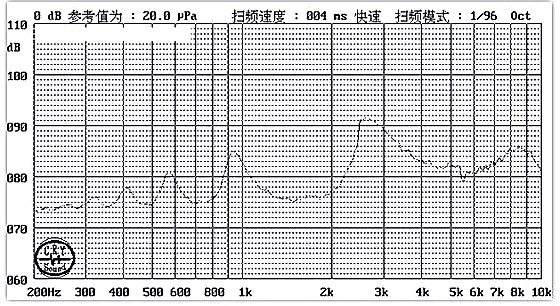

Resonanzfrequenz 2700 ± 300 Hz, wobei Chargenprobendaten eine enge 2700-Hz-Mitte über mehrere Einheiten hinweg bestätigen.

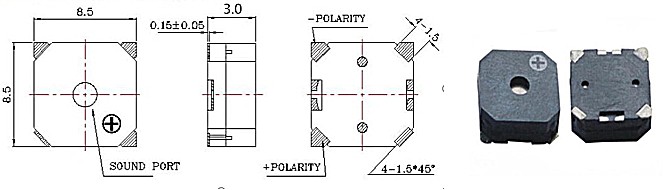

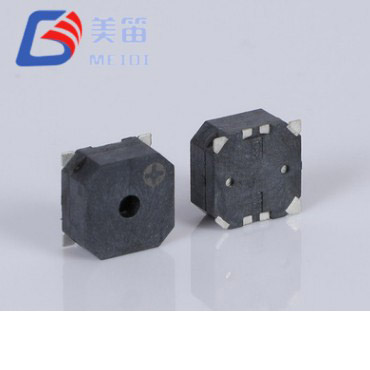

Kompakte Grundfläche von 8,5 x 8,5 mm und Höhe von 3,0 mm, konzipiert für dichte SMT-Baugruppen, bei denen sowohl die Platinenfläche als auch der Freiraum begrenzt sind.

Der Betriebstemperaturbereich reicht von −30 °C bis +70 °C und unterstützt Kaltstartbedingungen und Außengehäuse.

Schwarzes LCP-Gehäuse, kompatibel mit Reflow-Löten bis 255 ± 5 °C sowie Wellen- und manuellen Prozessen.

Hauptmerkmale

Ein einziges PCB-Anschlussflächenmuster nimmt sowohl die 16-Ω- als auch die 32-Ω-Teile auf und ermöglicht so Plattformdesigns, die entsprechend der Zielsystemspannung ohne Layoutänderungen bestückt werden können.

Die passive Antriebsarchitektur basiert auf einer extern erzeugten Rechteckwelle, die es dem Mikrocontroller ermöglicht, Tonfrequenz, Wiederholungsrate und Muster zu definieren. Es gibt keinen internen Oszillator, der das akustische Verhalten einschränkt.

Die akustische Leistung ist für beide Varianten mit mindestens 85 dB angegeben, bei einer Resonanzfrequenz von 2700 Hz und einer Toleranz von ±300 Hz.

Der Nennstromverbrauch beträgt ≤100 mA für die 16-Ω-Version bei 3,6 V und ≤80 mA für die 32-Ω-Version bei 5 V, was klare Zahlen für die Dimensionierung der Stromversorgung liefert.

Durch die Höhe von 3,0 mm bleibt die Komponente innerhalb der Z-Hülle vieler Mehrplatinensysteme, während die quadratische Grundfläche von 8,5 mm benachbarte Routing-Kanäle bewahrt.

Der Dauerbetrieb ist ab –30 °C spezifiziert, eine Untergrenze, die den nutzbaren Bereich über das hinausgeht, was viele handelsübliche Summer bieten.

Das schwarze LCP-Gehäuse widersteht Reflow-, Wellen- und Handlötprofilen und bietet Herstellern Flexibilität bei der Montagereihenfolge.

Anwendungsszenarien

Die folgenden Anwendungshinweise basieren auf den elektrischen und umweltbezogenen Spezifikationen des 8,5 x 8,5 x 3 mm großen magnetischen passiven SMD-Summers. Sie stellen keine Designgarantien dar; Überprüfen Sie die Leistung anhand Ihrer spezifischen Anforderungen und geltenden Standards.

Industrielle Automatisierungspanels: Fehleralarme und Prozessstatusanzeigen in SPS- und Motorantriebssystemen profitieren von der Dual-Impedanz-Option, die sich ohne Platinenwechsel sowohl an die 3,3-V- als auch an die 5-V-Steuerlogik anpasst.

Sicherheit und Zugangskontrolle: Einbruchmeldezentralen und Kartenleser können unterschiedliche PWM-gesteuerte Alarmrhythmen erzeugen, die den Betreibern helfen, zwischen verschiedenen Ereignissen zu unterscheiden.

Gebäude- und Hausautomation: Gateway-Hubs, Rauchmelderverbindungen und Thermostatbestätigungen basieren auf der Fähigkeit des Summers, softwaredefinierte Benachrichtigungsmuster zu erzeugen.

Batteriebetriebene Instrumente: Die 16-Ω-Variante eignet sich für 3,3-V-Li-Ionen-Systeme, während die 32-Ω-Variante für geregelte 5-V-Stromversorgungen optimiert ist und ein breites Spektrum tragbarer Geräte abdeckt.

Telekommunikationsinfrastruktur: Schaltschrankeinbruch- und Stromausfallalarme im Freien oder an unbeheizten Standorten profitieren von der niedrigeren Betriebsgrenze von –30 °C.

Im Außenbereich und in thermisch exponierten Gehäusen: Geräte, die großen Temperaturschwankungen ausgesetzt sind, können für eine konsistente Alarmerzeugung auf den angegebenen Betriebsbereich von –30 °C bis +70 °C angewiesen sein.

Häufig gestellte Fragen

1. Wie entscheide ich mich zwischen dem MLT-8530H-16R und dem MLT-8530H-32R?

Die Wahl hängt von der verfügbaren Antriebsspannung ab und davon, wie viel Strom Ihr Netzteil liefern kann. Der 16-Ω-Teil arbeitet mit 2,5 V bis 4,5 V und eignet sich hervorragend für 3,3-V-Logik- oder Einzelzellen-Li-Ionen-Designs. Der 32-Ω-Teil arbeitet von 4,5 V bis 6,5 V, passt zu Standard-5-V-Schienen und verbraucht bei gleicher akustischer Leistung weniger Strom. Da beide das gleiche Anschlussflächenmuster aufweisen, können Sie eine Variante testen und später zur anderen wechseln, ohne die Leiterplatte zu modifizieren.

2. Welche Ansteuerschaltung sollte ich für jede Variante verwenden?

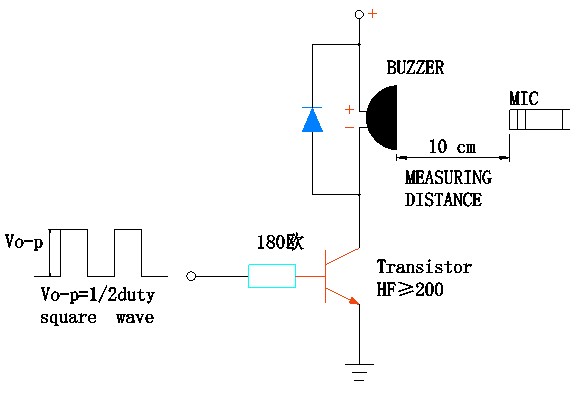

Beide Typen erfordern eine externe Rechteckwelle mit 2700 Hz und der Nennspannung. Ein Transistorpuffer oder ein Logikpegel-MOSFET ist erforderlich, da der Spulenstrom (≤ 100 mA für 16 Ω, ≤ 80 mA für 32 Ω) die Kapazität der meisten GPIO-Pins des Mikrocontrollers übersteigt. Ein einfacher NPN-Transistor mit Basiswiderstand ist die gebräuchlichste Lösung. Es können auch spezielle Summer-Treiber-ICs verwendet werden; Stellen Sie sicher, dass die Ausgangsfrequenz auf 2700 Hz eingestellt ist, um den Resonanzpunkt zu erreichen.

3. Kann ich den MLT-8530H-16R mit einer 5-V-Versorgung oder die 32-Ω-Version mit 3,3 V betreiben?

Beim Betrieb der 16-Ω-Variante über 4,5 V besteht die Gefahr einer Überhitzung der Spule. Die 32-Ω-Variante unter 4,5 V führt zu einer verringerten Tonausgabe, die unter das angegebene Minimum von 85 dB fallen kann. Wenn Ihre Systemspannung fest eingestellt ist und nicht mit dem natürlichen Bereich beider Teile übereinstimmt, kann MEIDI alternative Modelle vorschlagen oder einen Vorwiderstand mit kleinem Wert für die 16-Ω-Version besprechen, obwohl dies den Schalldruck senkt.

4. Welche Bedeutung hat die 2700-Hz-Frequenz im Vergleich zu 4000-Hz-Summern?

Die Mittenfrequenz von 2700 Hz ist niedriger als die 4 kHz, die für viele kompakte SMD-Summer typisch sind. Beide befinden sich innerhalb des Bereichs, in dem das menschliche Gehör empfindlich ist, die tiefere Tonhöhe wird jedoch möglicherweise als weniger schrill wahrgenommen und kann sich innerhalb eines Gehäuses unterschiedlich verhalten. Die beste Wahl hängt vom Umgebungsgeräuschspektrum und der Art der Alarmdifferenzierung ab, die Ihr Produkt benötigt. Wenn die Klangqualität entscheidend ist, empfiehlt sich ein Prototypentest mit beiden Frequenzbereichen.

5. Was sagen mir die Beispielmesstabellen?

Die 10-Einheiten-Beispieldaten zeigen die typische Leistungsspanne für Schalldruck, Strom, Frequenz und Impedanz. Diese Werte sind nur informativ und ersetzen nicht die garantierten Grenzwerte: ≥85 dB, 2700 ± 300 Hz und Spulenwiderstand innerhalb von ±3 Ω des Nennwerts. Auf Anfrage sind Produktionschargenberichte erhältlich, die diese Parameter für jede Lieferung dokumentieren.
